Правильное подключение измерительных приборов, приобретенных на AliExpress, требует понимания основных принципов электрических цепей. Рассмотрим схемы подключения популярных моделей цифровых и аналоговых приборов.
Содержание
Типы измерительных приборов с AliExpress
| Тип прибора | Диапазон измерений | Особенности подключения |
| Цифровой вольтметр | 0-100В | Параллельное подключение |
| Цифровой амперметр | 0-50А | Последовательное подключение |
| Комбинированный прибор | 0-100В/0-100А | Требуется шунт |
Схемы подключения
1. Подключение вольтметра
- Определите диапазон измеряемого напряжения
- Подключите красный провод к плюсу цепи
- Подключите черный провод к минусу цепи
- Подайте питание на прибор (если требуется)
2. Подключение амперметра
- Разорвите цепь в месте измерения
- Подключите прибор последовательно
- Для больших токов используйте шунт
- Соблюдайте полярность подключения
Типовые ошибки подключения
| Ошибка | Последствия | Решение |
| Параллельное подключение амперметра | Выход прибора из строя | Проверить схему перед включением |
| Превышение диапазона измерений | Неточные показания | Использовать делитель напряжения |
| Неправильная полярность | Отрицательные показания | Поменять провода местами |

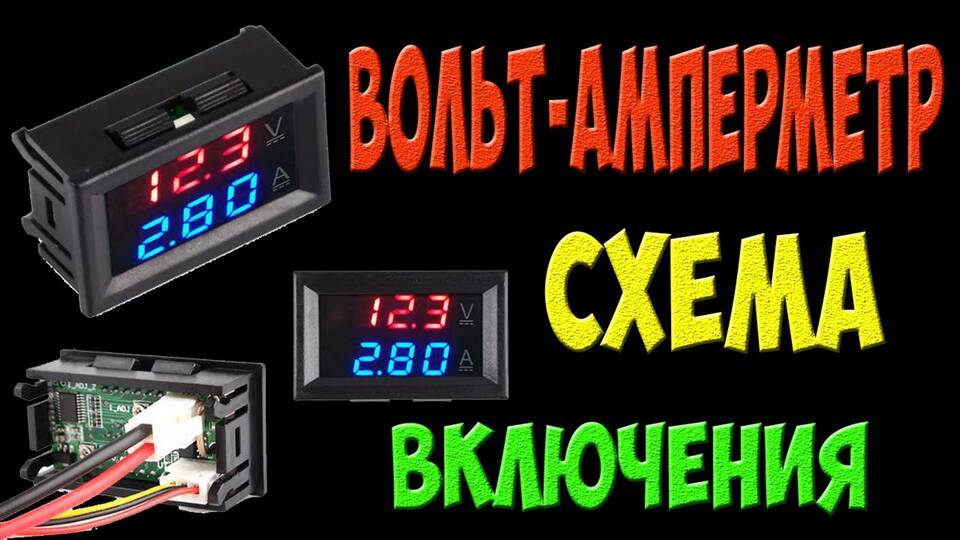

Подключение комбинированных приборов
- Подключите питание прибора (обычно 3.3-5В)
- Установите шунт в разрыв минусового провода
- Подключите провода измерения напряжения
- Настройте параметры шунта в меню прибора
Меры безопасности
- Отключайте питание перед подключением
- Используйте предохранители
- Проверяйте изоляцию проводов
- Не превышайте максимальные значения
Важная информация
Перед первым использованием приборов с AliExpress рекомендуется проверить их точность с помощью эталонного источника напряжения/тока. Многие дешевые модели требуют калибровки потенциометром на плате.
