| Элемент | Назначение |
| Магнитная стрелка | Указывает на магнитный север |
| Лимб | Вращающаяся шкала с градусами |
| Ориентирующие линии | Параллельные линии на дне колбы |
| Направляющая стрелка | Указывает направление движения |
- Держите компас горизонтально в устойчивом положении
- Дайте стрелке успокоиться и перестать колебаться
- Поверните компас, чтобы стрелка совпала с отметкой "N"
- Теперь:
- Стрелка указывает на север
- Противоположная сторона - юг
- Справа - восток
- Слева - запад
| Шаг | Действие |
| 1 | Найдите объект, на который нужно определить азимут |
| 2 | Направьте направляющую стрелку компаса на объект |
| 3 | Поворачивайте лимб, пока ориентирующие линии не совпадут с магнитной стрелкой |
| 4 | Прочитайте значение азимута напротив указателя направления |
- Стрелка быстрее стабилизируется благодаря жидкости
- Менее подвержен вибрациям
- Требует защиты от ударов
- Имеет зеркало для точного наведения
- Часто оснащен клинометром
- Позволяет измерять углы наклона
- Храните компас вдали от магнитов и металлических предметов
- Избегайте воздействия сильных ударов
- Для жидкостных компасов - берегите от протечек
- Периодически проверяйте точность показаний
- Очищайте корпус мягкой сухой тканью
| Метод | Процедура |
| Сравнение с известным направлением | Сравните показания с картой или другим компасом |
| Поворотный тест | Поворачивайте компас на 360°, наблюдая за стрелкой |
Важные замечания

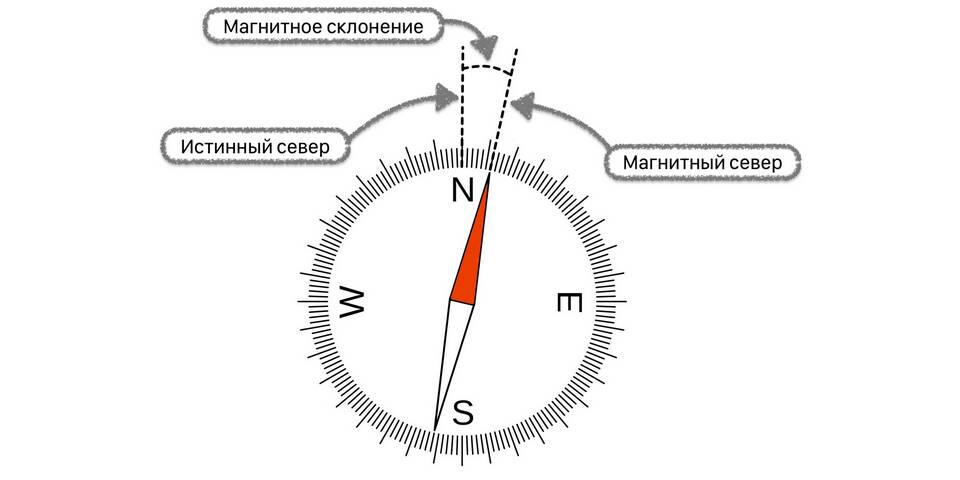

Помните, что компас показывает магнитный север, который отличается от географического. Для точной навигации по картам учитывайте магнитное склонение в вашем регионе. Вблизи линий электропередач, крупных металлических объектов и месторождений железной руды показания компаса могут быть неточными.
